筏板型基础怎么做,农村自建房知道这些才能少花冤枉钱!

  筏板型基础是农村自建房的基础工程,对于我们建房小白来说,大多喜欢包工包料出去,在自己不懂施工知识的情况下,好像只能默默吃亏哟!为了让大家少吃亏,今天小编就带大家来学习一下相关的基础知识,毕竟多学点基础方面知识,可是能够省下大笔钱,少花很多冤枉钱的!

筏板型基础怎么做,农村自建房知道这些才能少花冤枉钱!

  筏型基础又叫筏板型基础,即满堂基础,由底板、基础梁等整体组成。建筑物荷载较大,地基承载力较弱,常采用砼底板筏板,承受建筑物荷载,形成筏基,其整体性好,能很好地抵抗地基不均匀沉降。

筏板型基础怎么做,农村自建房知道这些才能少花冤枉钱!

  筏形基础可分为梁板式筏形基础与平板式筏形基础,这里主要讲梁板式筏形基础,明白了梁板式筏形基础,平板式筏形基础就不难理解了。

  梁板式筏形基础是由基础主梁、基础次梁、基础平板构成的。

筏板型基础怎么做,农村自建房知道这些才能少花冤枉钱!

  基础平板可分为高位板(梁顶与板顶一平)、低位板(梁底与板底一平)、中板位(板在梁的中部)

  1、基础主梁

筏板型基础怎么做,农村自建房知道这些才能少花冤枉钱!

  (1)基础主梁上部纵筋:

  ①图中红圈内的内容,‘顶部贯通纵筋连接区’表示上部纵筋的搭接区;

  ②ln/4表示基础梁的净跨长度/4,假设基础梁净跨长度为4米,ln/4就为1米。

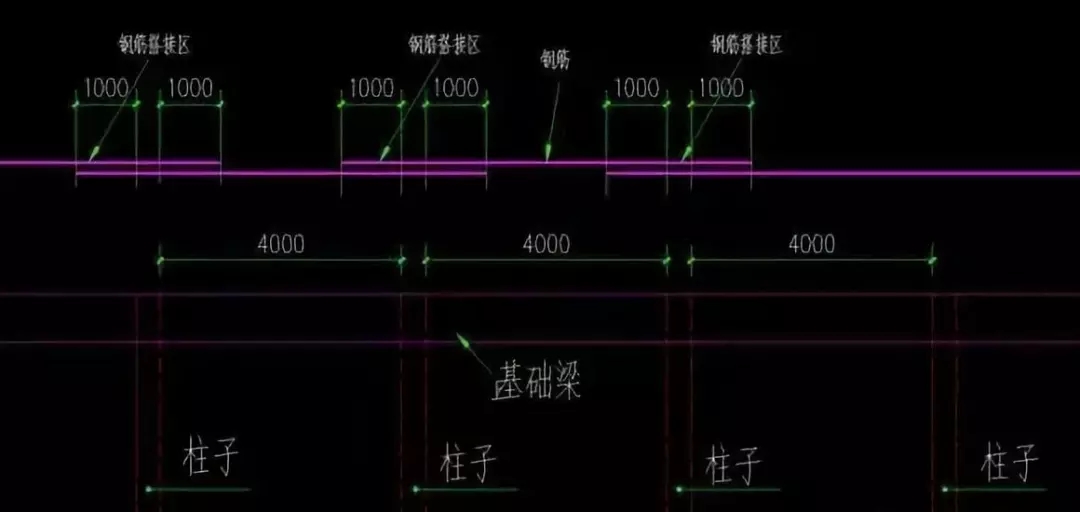

  重点:红圈里的意思就是表示基础梁上部钢筋搭接的时候需要在红圈内的ln/4位置进行搭接,不允许在支座内锚固(这里是自建房贴友基础梁最最最容易出现的错误)当梁跨度不大时,尽量穿过下一连接区进行搭接。看下图

筏板型基础怎么做,农村自建房知道这些才能少花冤枉钱!

  ③上部纵筋在连接区内采用搭接、机械连接或焊接。

  ④重点:同一连接区段内接头面积百分率不宜大于50%(相邻两根上部纵筋不宜在同一个位置搭接,应该错开一定长度)。后面会讲钢筋采用绑扎时,绑扎的长度如何计算,和错开的长度如何计算。

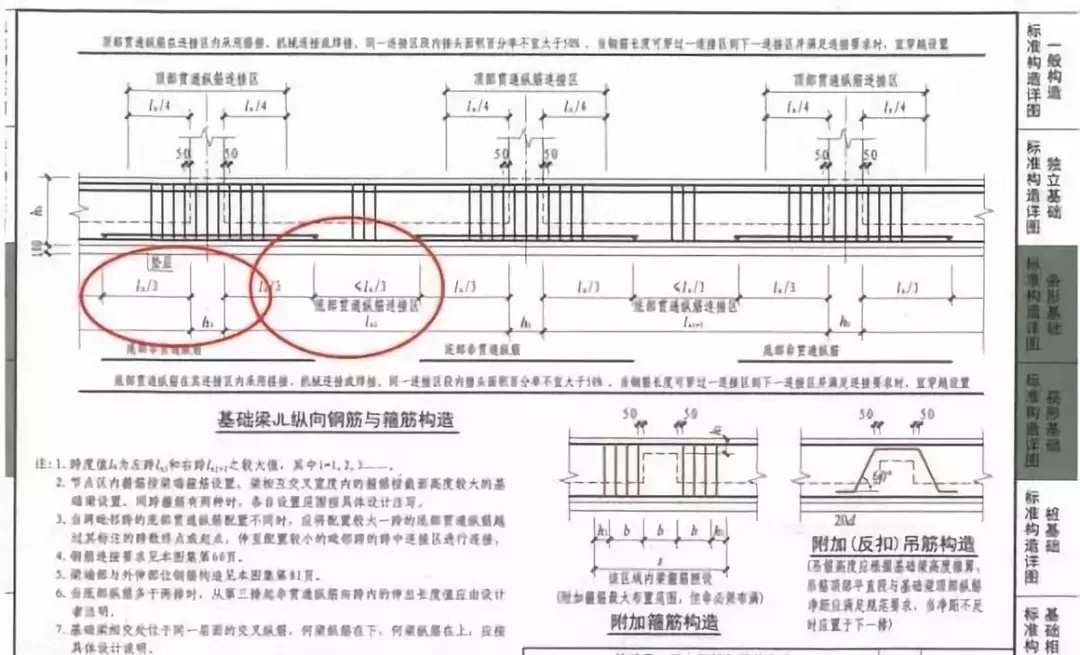

  (2)基础主梁下部纵筋

筏板型基础怎么做,农村自建房知道这些才能少花冤枉钱!

  ①基础主梁下部纵筋搭接区为跨中的ln/3处。(重点:跨中)

  ②下部纵筋在连接区内采用搭接、机械连接或焊接。

  ③重点:同一连接区段内接头面积百分率不宜大于50%(相邻两根下部纵筋不宜在同一个位置搭接,应该错开一定长度)。

  ④图中底部非贯通纵筋,俗称负筋,对于基础梁柱下区域底部非贯通纵筋的伸出长度标准构造统一取值为自柱边向跨内伸出至ln/3位置,边跨边支座ln取本边跨的净跨长度值,对于中间支座ln取支座两边较大一跨的净跨长度值。

  (3)基础梁端部做法

筏板型基础怎么做,农村自建房知道这些才能少花冤枉钱!

  (4)基础梁侧面构造钢筋(施工图内用G表示)、侧向抗扭钢筋(施工图内用N表示)

筏板型基础怎么做,农村自建房知道这些才能少花冤枉钱!

  ①当梁腹板高度不小于450时,根据需要配置。(梁高-板厚=梁腹板高度)

  ②当为梁侧面构造钢筋时,其锚固长度为15d;

  ③当为梁侧面抗扭钢筋时,锚固长度为la(后期说明),搭接长度为li(后期说明),锚固形式同基础梁上部钢筋;

  2、基础次梁

  看懂了主梁,这个也就好理解了,这里不做详细介绍。

筏板型基础怎么做,农村自建房知道这些才能少花冤枉钱!

  3、基础平板

筏板型基础怎么做,农村自建房知道这些才能少花冤枉钱!

  ①基础平板的上下部钢筋构造与基础梁的钢筋构造完全相同

  ②上部钢筋搭接区距柱根的ln/4,下部钢筋搭接区为跨中ln/3

  ③板的第一根筋,距基础梁边为1/2板筋间距,且不大于75mm

  ④重点:同一连接区段内接头面积百分率不宜大于50%(相邻两根板纵筋不宜在同一个位置搭接,应该错开一定长度)。

  ⑤板负筋同基础梁底部非贯通纵筋

筏板型基础怎么做,农村自建房知道这些才能少花冤枉钱!

  基础梁+基础平板即为梁板式筏板基础,毕竟筏板基础不常用,随便了解一下即可。

  注:基础梁的钢筋构造是不适用于楼层框架梁的,基础梁和框架梁受力是刚好相反的,不要将基础梁的搭接锚固方式用在楼层框架梁里。

  以上所有的内容只是略带经验谈,不详细。所有施工最好按照具体的施工图纸进行!
