二层双拼别墅建筑施工图_别墅设计图纸,农村房屋设计图,农村自建房设计

二层双拼别墅建筑施工图_别墅设计图纸,农村房屋设计图,农村自建房设计
  • 商品编号: DC0128
  • 规  格: 16.8米×10米
  • 支付方式: 在线支付  |  汇款转账
  • 邮  费:   电子文件无需邮费
  • 服务保障:
  • 一  口  价: ¥50.00

请您在下订单前与在线客服确认配送范围。
您在本站订购的图纸,我们客服人员会电话与您联系确认图纸编号、收货信息等, 感谢您对本站的关注,祝您网上购物愉快!

购图前重要说明:
购买“图纸超市”类目下的图纸可赠送“赠品图纸”类目下任意三套图纸,赠品图纸单独出售为50元一套,100元三套,本套图纸仅提供电子文件一份,可用于施工参考或学习资料,您可以下载后打印出图,售后服务仅为图纸答疑,不包任何修改,因为只要其中一张图纸改变,其它图纸相应均需修改,工作量较大,所以我们不包修改。如果您个性要求较多需按要求订做设计,请查看 别墅设计业务流程,并联系设计客服咨询设计收费标准。

21211221详细介绍
图纸属性
开间: 16.8米 进深: 10米 占地面积: 194平方米 建筑面积: 306平方米
图纸内容
建 筑 图: 一层平面图、二层平面图、屋顶平面图、正立面图、背立面图、侧立面图、1-1剖面图
结 构 图:
给排水图:
电 气 图:
设计功能
一 层: 起居室、卧室、厨房、餐厅、卫生间
二 层: 起居室(附阳台)、卧室、厨房、餐厅、卫生间

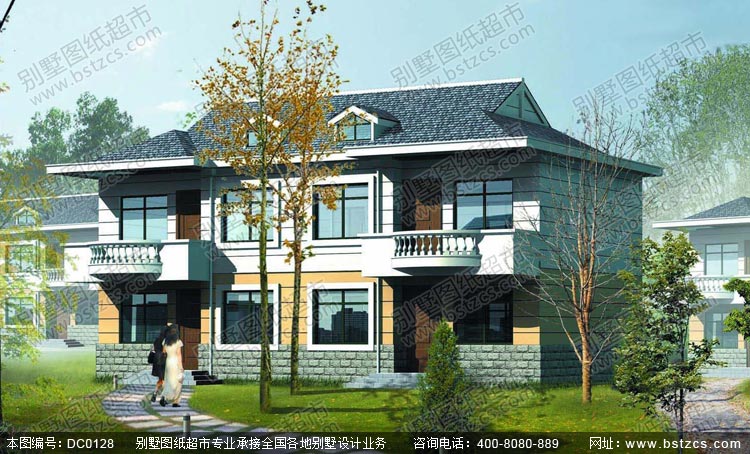

效果图:

图纸预览:






特别提示

  • 本站图纸如果用于建造房屋,为保证建造安全、图纸和实际地质情况相吻合,以及各地施工做法及水平的差异,避免因为直接使用图纸造成的材料浪费或者返工,图纸务必请专业人士验证后,再进行使用!
  • 赠品图纸一般都只含有建筑施工图,无结构施工图和水电施工图,只能用于施工参考或学习资料,如果要用于建房请另找设计师将图纸进一步设计完整;
  • 很多网站以光盘的形式出售图纸,宣称有6000多套甚至更多,请您务必慎重考虑,那些光盘里面大部分只有效果图而没有施工图,有CAD图纸的设计内容也是不完整的,只是方案图而不是施工图,缺少了节点图、结构配筋图、水电图等等,如果您对建筑行业不了解,等收到光盘并付款后发现里面的图纸不完整就于事无补了。选择齐全的施工图纸才能用于建房。
