  • 商品编号: DC0220
  • 规  格: 16.2米×12.5米
  • 推荐指数:
  • 支付方式: 货到付款  |  在线支付  |  汇款转账
  • 邮  费:   全国范围内包邮
  • 服务保障:
  • 一  口  价: ¥598.00

请您在下订单前与在线客服确认配送范围。
您在本站订购的图纸,我们客服人员会电话与您联系确认图纸编号、收货信息等, 感谢您对本站的关注,祝您网上购物愉快!

购图前重要说明:
购买本套图纸仅提供打印好的图纸一份,我们不出售电子文件、光盘。我们设计的图纸非常详细,用A3规格打印图纸,比传统蓝图更清晰、容易复印、方便收藏,可以直接应用到施工现场。售后服务仅为图纸答疑,不包任何修改,因为只要其中一张图纸改变,其它图纸相应均需修改,工作量较大,所以我们不包修改。如果您个性要求较多需按要求订做设计,请查看 别墅设计业务流程,并联系设计客服咨询设计收费标准。

详细介绍
图纸属性
编号: DC0220 层数: 一层 结构形式: 砖混结构 主体造价: 15-18万
开间: 16.2米 进深: 12.5米 占地面积: 183.25平方米 建筑面积: 342.47平方米
图纸内容
建 筑 图: 建筑设计说明、工程做法、一层平面图、夹层平面图、屋顶平面图、正立面图、背立面图、左立面图、右立面图、1-1剖面图、楼梯详图、门头大样图、门窗详图、门窗表、节点大样图
结 构 图: 结构设计说明、基础平面示意图、夹层梁板结构施工图、坡屋顶梁板结构施工图、楼梯结构图、节点详图
给排水图: 给排水设计说明、一层给排水平面图、给排水系统图
电 气 图: 电气设计说明、电气设备材料表、配电系统图、等电位示意图、一层照明平面图、夹层照明平面图、一层插座及接地平面图、夹层插座平面图、一层弱电平面图、屋顶防雷平面图
设计功能
一 层: 客厅、卧室(附卫生间)、2卧室、厨房、餐厅、储藏室、卫生间
夹 层: 储藏间

本套图纸有施工图35张,效果图7张,包打印(效果图为彩图,施工图为A3大图),快递包邮,无电子版
效果图:

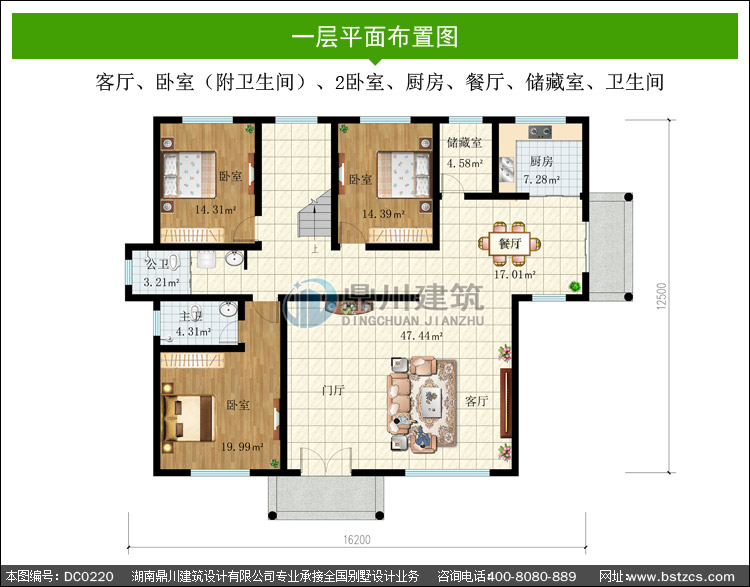

首层户型:

图纸预览:






特别提示

  • 本站图纸如果用于建造房屋,为保证建造安全、图纸和实际地质情况相吻合,以及各地施工做法及水平的差异,避免因为直接使用图纸造成的材料浪费或者返工,图纸务必请专业人士验证后,再进行使用!
  • 我们卖的是设计是创意,所有图纸在已签收的情况下不退不换(除图纸本身原因外),没有签收均可以退换(来回运费自理)。请各位购买之前看清楚再购买!谢谢配合!
  • 很多网站以光盘的形式出售图纸,宣称有6000多套甚至更多,请您务必慎重考虑,那些光盘里面大部分只有效果图而没有施工图,有CAD图纸的设计内容也是不完整的,只是方案图而不是施工图,缺少了节点图、结构配筋图、水电图等等,如果您对建筑行业不了解,等收到光盘并付款后发现里面的图纸不完整就于事无补了。选择齐全的施工图纸才能用于建房。
