农村二层实用小别墅设计图纸_农村房屋设计图纸,鼎川建筑

农村二层实用小别墅设计图纸_农村房屋设计图纸,鼎川建筑

请您在下订单前与在线客服确认配送范围。
您在本站订购的图纸,我们客服人员会电话与您联系确认图纸编号、收货信息等, 感谢您对本站的关注,祝您网上购物愉快!

购图前重要说明:
购买本套图纸仅提供打印好的图纸一份,我们不出售电子文件、光盘。我们设计的图纸非常详细,用A3规格打印图纸,比传统蓝图更清晰、容易复印、方便收藏,可以直接应用到施工现场。售后服务仅为图纸答疑,不包任何修改,因为只要其中一张图纸改变,其它图纸相应均需修改,工作量较大,所以我们不包修改。如果您个性要求较多需按要求订做设计,请查看 别墅设计业务流程,并联系设计客服咨询设计收费标准。

详细介绍

注:图纸为湖南鼎川建筑设计有限公司设计作品,已通过国家版权局进行版权登记,受法律保护。图纸设计都是依照国家建筑行业标准设计的,对其结构受力安全执行建筑设计行业的强制性法律责任,即施工方在施工过程中图纸有看不明白或需要技术上支持的,拔打我们公司客服电话400-8080-889,我们将会热情为其解答。

图纸属性
编号: DC0376 层数: 二层 结构形式: 砖混结构 主体造价: 20-28万
开间: 10.2米 进深: 9.9米 占地面积: 107.01平方米 建筑面积: 244.83平方米
图纸内容
建 筑 图: 建筑设计总说明、一层平面图、二层平面图、阁楼平面图、屋顶平面图、正立面图、背立面图、左立面图、右立面图、1-1剖面图、室内装修表、楼梯大样图、门窗表、节点详图
结 构 图: 结构设计总说明、坡屋面构造大样图、基础平面布置图、二层板平法施工图、二层梁平法施工图、阁楼板平法施工图、屋顶板平法施工图、屋面梁平法施工图、楼梯大样图、节点大样图
给排水图: 给排水设计说明、一层给排水平面图、二层给排水平面图、阁楼给排水平面图、屋顶排水平面图、卫生间给排水大样图、给排水系统图、化粪池大样图
电 气 图: 电气设计说明及图例、配电系统图、一层照明平面图、二层照明平面图、阁楼层照明平面图、一层插座平面图、二层插座平面图、阁楼层插座平面图、防雷平面图、接地平面图、一层电讯平面图、二层电讯平面图
设计功能

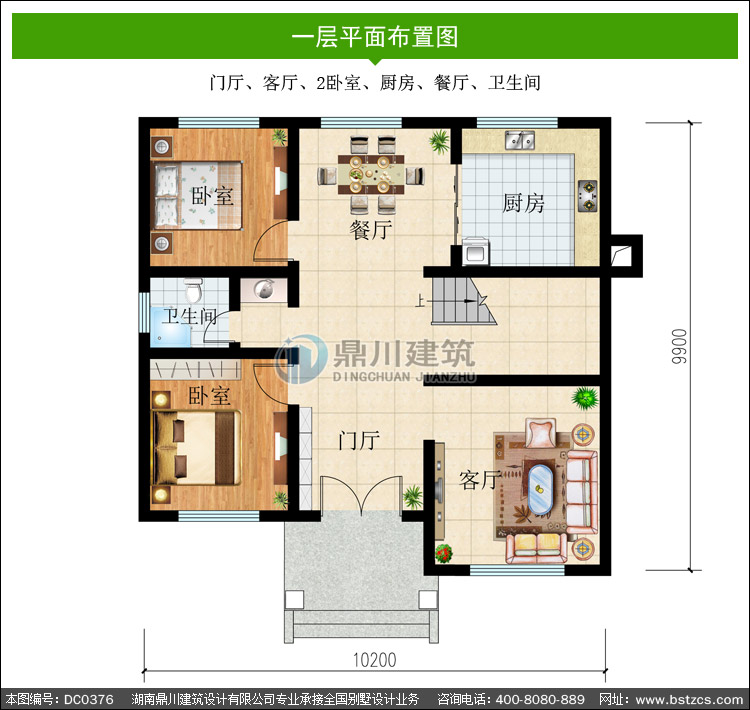

一 层: 门厅、客厅、2卧室、厨房、餐厅、卫生间

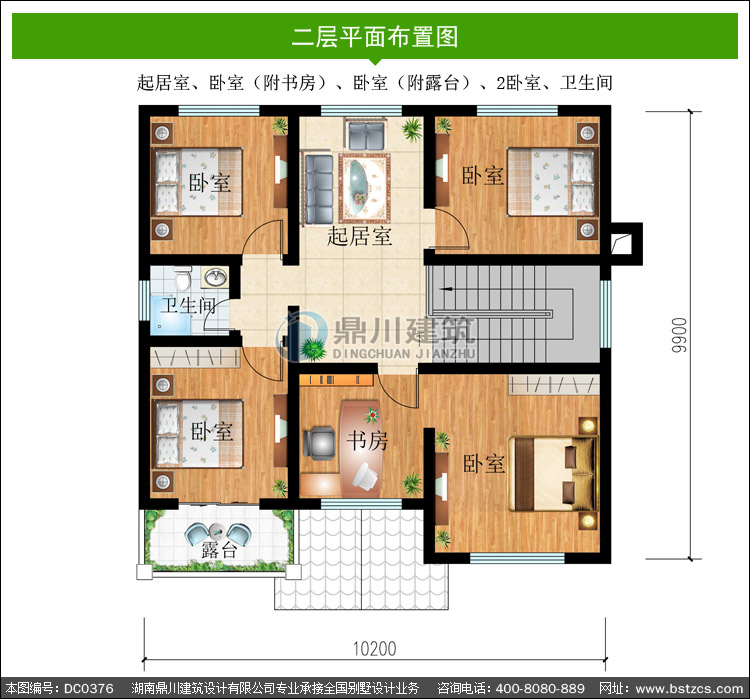

二 层: 起居室、卧室(附书房)、卧室(附露台)、2卧室、卫生间

本套图纸有施工图51张,效果图3张,包打印(效果图为彩图,施工图为A3大图),快递包邮,无电子版
