  • 商品编号: DC0580
  • 规  格: 21.7米×19.6米
  • 支付方式: 货到付款  |  在线支付  |  汇款转账
  • 邮  费:   全国范围内包邮
  • 服务保障:
  • 商品套餐: 原版图纸 镜像版图纸
  • 一  口  价: ¥9999.00

请您在下订单前与在线客服确认配送范围。
您在本站订购的图纸,我们客服人员会电话与您联系确认图纸编号、收货信息等, 感谢您对本站的关注,祝您网上购物愉快!

购图前重要说明:
购买本套图纸仅提供打印好的图纸一份,我们不出售电子文件、光盘。我们设计的图纸非常详细,用A3规格打印图纸,比传统蓝图更清晰、容易复印、方便收藏,可以直接应用到施工现场。售后服务仅为图纸答疑,不包任何修改,因为只要其中一张图纸改变,其它图纸相应均需修改,工作量较大,所以我们不包修改。如果您个性要求较多需按要求订做设计,请查看 别墅设计业务流程,并联系设计客服咨询设计收费标准。

详细介绍

注:本套图纸为预售图纸,预售期间,联系在线客服 付款即可立减1000元!付款成功后,商品将在20个工作日内发出。(商品正式上架后,立即恢复原价!)

图纸属性
编号: DC0580 层数: 三层 结构形式: 框架结构 主体造价: 400-500万
开间: 21.7米 进深: 19.6米 占地面积: 378.45平方米 建筑面积: 1527.43平方米
图纸内容
建 筑 图: 包含平面图、立面图、剖面图、楼梯大样图、门窗尺寸、节点大样等
结 构 图: 包含地基、梁、柱、楼板配筋及大样图等
给排水图: 包含每层给排水平面图及大样图等
电 气 图: 包含每层照明平面图、插座平面图、弱电平面图及系统图等
设计功能

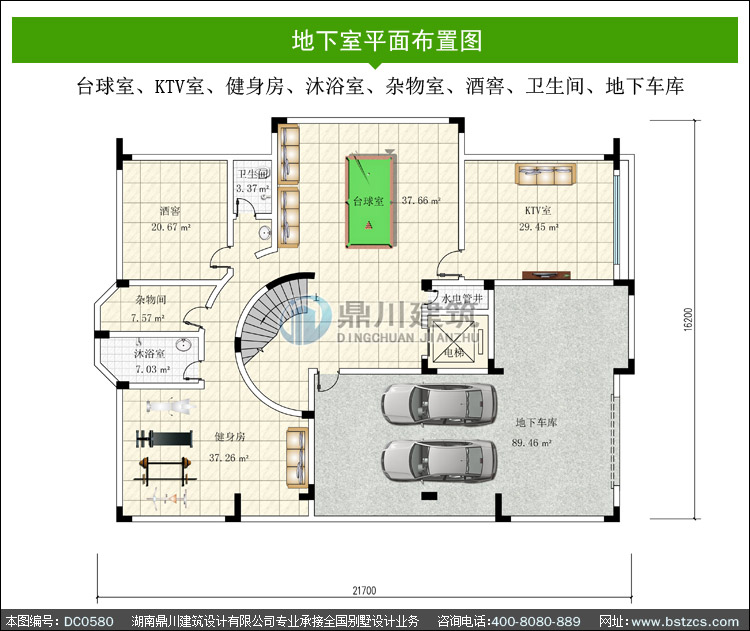

地下室: 台球室、KTV室、健身房、沐浴室、杂物室、酒窖、卫生间、地下车库

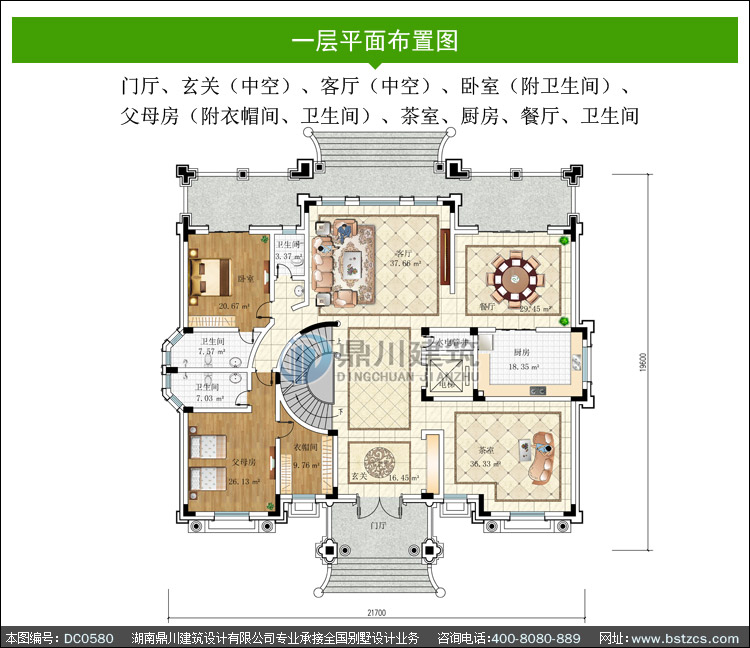

一 层: 门厅、玄关(中空)、客厅(中空)、卧室(附卫生间)、父母房(附衣帽 间、卫生间)、茶室、厨房、餐厅、卫生间

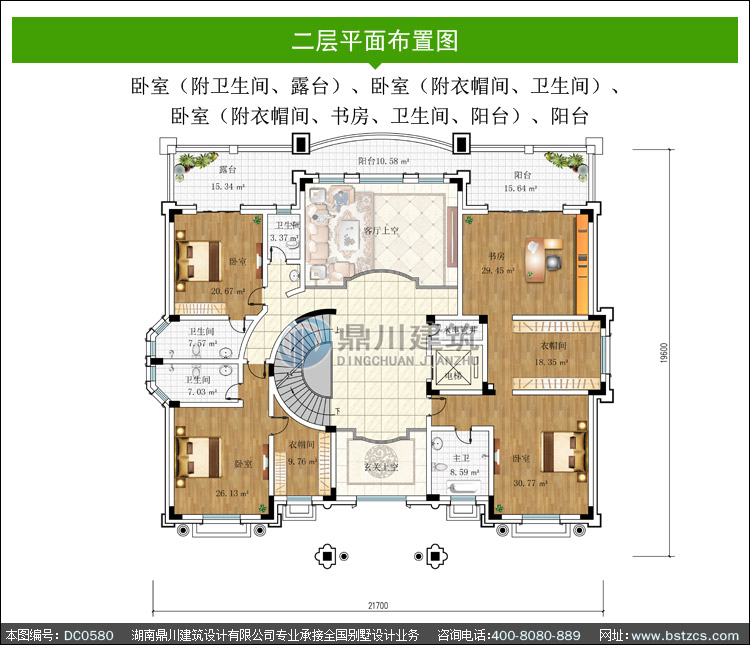

二 层: 卧室(附卫生间、露台)、卧室(附衣帽间、卫生间)、卧室(附衣帽间、 书房、卫生间、阳台)、阳台

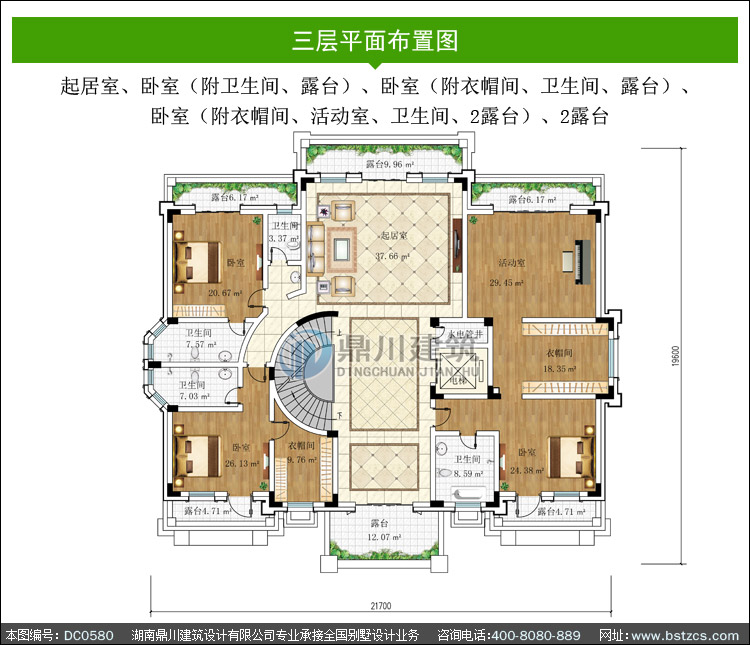

三 层: 起居室、卧室(附卫生间、露台)、卧室(附衣帽间、卫生间、露台)、卧 室(附衣帽间、活动室、卫生间、2露台)、2露台
